안녕하세요! 디포커스 태블로 둥이입니다~~! ^^

태블로 차트를 알아보는 네 번째 시간입니다.

이번엔 태블로에 '사용자 지정색상'을 만들어 보겠습니다.

자주 사용하는 색상이나 기업을 상징하는 색상을 미리 등록하여 편하게 사용할 수 있습니다.

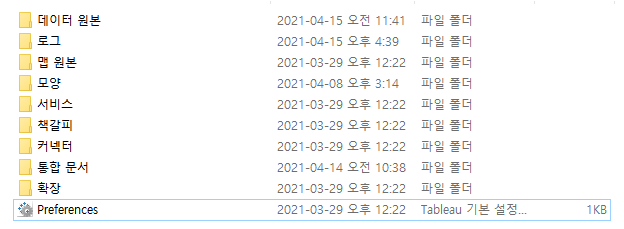

먼저 “C:\Users\USER\Documents\내 Tableau 리포지토리”

위의 경로에 “Preferences.tps" 파일을 메모장과 같은 편집프로그램을 이용하여 실행시켜 주세요.

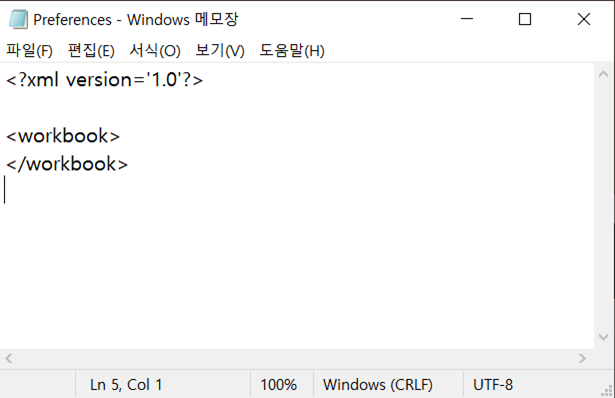

“Preferences.tps“ 파일을 처음 열어 보신다면 아래처럼 텍스트가 되어있을 거에요.

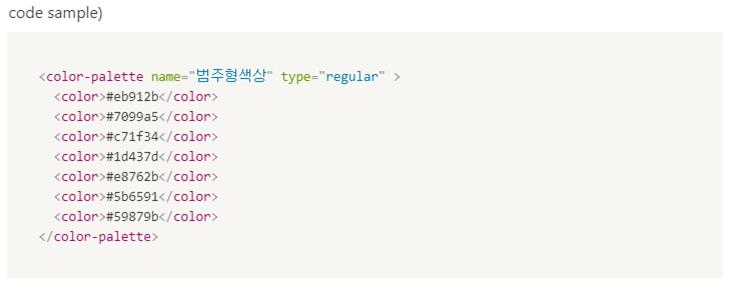

저희는 이 파일에 나만의 색상으로 수정해보겠습니다.

작성에 앞서 3가지 유형의 사용자 지정 색상표를 만들 수 있습니다.

1. 범주형 색상표 (regular)

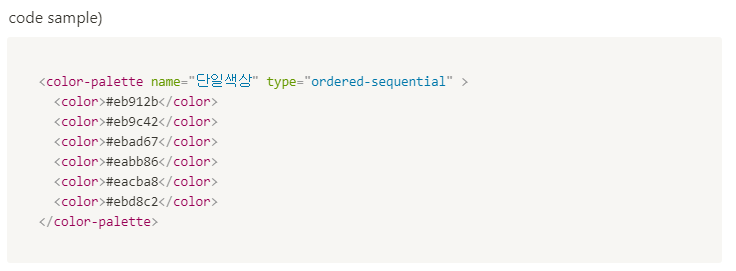

2. 단일 색상표 (ordered-sequential)

3. 다중 색상표 (ordered-diverging)

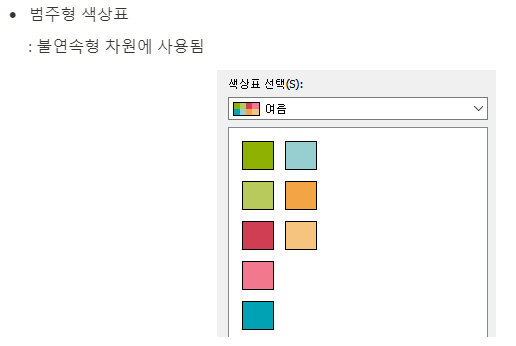

1.범주형 색상표

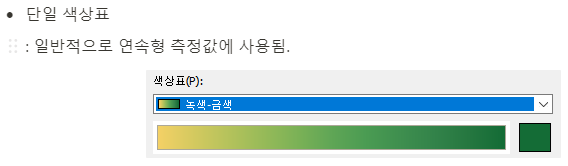

2.단일 색상표

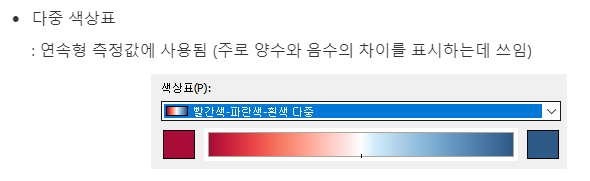

3.다중 색상표

범주형 색상표는 차원과같은 불연속 필드에 자주 쓰이고

단일, 다중 색상표는 연속형 측정값을 그라데이션으로 색상 표현에 자주 쓰입니다.

이어서 모양을 등록하는방법을 알려드리도록 하겠습니다.

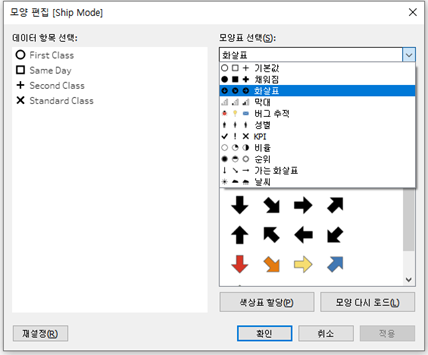

마크에 모양차트를 선택하면 모양표 선택을 하실 수 있습니다.

아래의 이미지를 보시면 “화살표”라는 모양표 안에 다양한 화살표 들이 담겨있는 것을 알 수 있는데 “화살표”라는 폴더에 다양한 이미지 파일들이 들어있다 라고 생각하시면 될 것 같습니다.

이러한 모양표를 만들기 위해서 준비해야 할 것은 이미지인데요..

https://newsis.com/view/?id=NISX20210302_0001355432

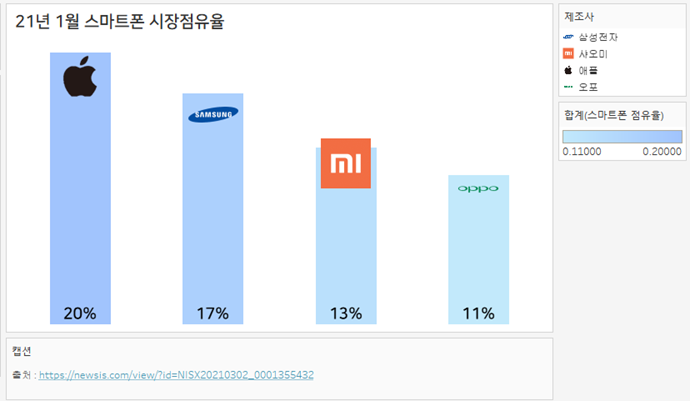

저는 위의 기사를 보고 1월의 스마트폰 시장점유율을 시각화 해봐야겠다고 생각하여

삼성전자, 애플, 샤오미, 오포 기업의 로고를 다운로드 받았습니다.

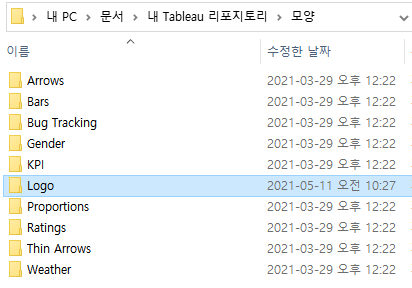

저장 위치는 “C:\Users\USER\Documents\내 Tableau 리포지토리\모양”에 들어가서

Logo라는 폴더를 만들어 이미지를 저장하였습니다.

저장이 되었다면 태블로로 돌아와서

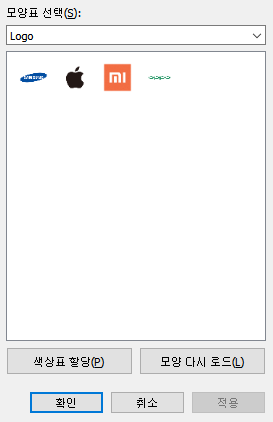

모양을 보시면 Logo라고 생겼으며 제가 저장한 이미지들이 나타납니다.

만약 없다고 한다면 “모양 다시 로드” 버튼을 눌러주시면 나타납니다.

이상으로 사용자 색상과 모양표를 만들어 보았으며 앞으로 자주 쓰이는 색상과 분석에 많이 쓰이는 이미지를 사용하여 가시성있는 대시보드를 구현하는것도 좋은 방법이라 생각됩니다.

다음에 또 만나요~!

"태블로를 이용한 쉽고 빠른 데이터 시각화는 디포커스의 전문가(https://www.dataqrator.com)가 도와드립니다."



"태블로를 이용한 쉽고 빠른 데이터 시각화는 디포커스의 전문가(https://www.dataqrator.com)가 도와드립니다."



안녕하세요! 디포커스 태블로 둥이입니다~~! ^^



태블로 차트를 알아보는 세 번째 시간입니다.

오늘은 라인 매트릭스를 알아보겠습니다~!

라인매트릭스는 매개변수 및 인덱스를 이용하여 행, 열 개수에 맞게 그래프를 만들 수 있는 것을 말합니다.

Tableau에서 만들어지는 막대 차트는 행 이나 열을 선택하여 하나의 기준으로만 나타내는 것을 기본으로 합니다.

하지만 이러한 차트는 단순하며 차원이 많을 시 복잡하게 보이는 단점이 있습니다.

이러한 경우 라인매트릭스를 이용한 차트 구성은 디자인적으로 세련된 느낌을 줄 수 있습니다!

▶라인매트릭스 작동 설명1)가로 라는 매개변수를 활용하여 선택한 값을 기준으로 가로에 차원 수를 나타냅니다. (총 17개에 [Sub-category]를 기준으로 3칸을 선택 시 3*6 형태로 그래프를 나타냅니다.) 2) 또한 왼쪽부터 [Sub-Category], [Sales], [Profit]를 나타냅니다.

본 실습에 데이터는 Tableau에서 기본적으로 제공하는 Sample 슈퍼스토어 - Orders 시트를 이용합니다.

*Tableau Desktop 버전에 따라 슈퍼스토어에 데이터 값이 상의할 수 있습니다.

1. 칸 수를 지정할 수 있는 매개변수를 만들어 줍니다.

1) 역삼각형을 클릭하여 ‘매개 변수 만들기’ 를 선택하여 줍니다.

2) 매개변수 만들기 창에서 아래와 같이 지정하여 만들어 줍니다.

2. 행과 열에 기준이 되는 계산식을 만들어 줍니다.

1) 역삼각형을 클릭하여 ‘매개 변수 만들기’ 를 선택하여 줍니다.

2)아래와 같이 [행번호], [열번호] 라는 이름으로 계산식을 만들어 줍니다.

* 계산식이 이해 안되도 우선 만들어 주세요.

3. 계산식으로 만든 [행번호], [열번호] 및 [Sales], [Profit]을 아래와 같이 올려주세요.

1)측정값 (연두색) 으로 되어 있는 필드를 오른쪽 클릭하여 불연속형 (파랑색) 으로 변환하여 줍니다.

2)이후 기준이 되는 [Sales], [Profit]을 측정값 그룹 형태로 지정하여 올려주세요.

* [열번호], [행번호] 동일하게 지정



4. [Sub-Category]를 텍스트로 올리기 위해 [레코드 수]를 같이 올려줍니다.

1)[레코드 수]를 올려준 다음 default로 지정되는 합계를 최대값으로 변경하여 줍니다.

2)이후 측정값과 최대(레코드 수)를 이중축으로 지정하여 줍니다.

5. 마크에 그룹이 되는 측정값 및 최대(레코드 수) 쪽을 설정하여 줍니다.

1) 마크에 측정값 기준에서 세부정보에 [Sub-Category] 추가

2) 최대(레코드 수) 쪽에 텍스트에 [Sub-Category] 추가

* Sub-category에 텍스트가 겹쳐집니다.

6. [행번호], [열번호]에 테이블 계산 편집을 해줍니다.

1)올라가 있는 [열번호] 오른쪽 클릭 후 테이블 계산 편집에서 아래와 같이 적용

2)[행번호]도 [열번호]와 동일한 기준으로 적용시켜 줍니다.

* 설정 후 바로 적용되는 걸 확인 가능

7. 설정 후 아래와 같이 라인매트릭스가 만들어지며 [기준] 매개변수를 활용하여 조절이 가능합니다.

* 4칸 설정 시 4*5 로 변경



8. 완성 후 다시 돌아와 [행번호], [열번호] 계산식을 확인해보면 원리는 아래와 같습니다.

Index는 테이블 계산 에서 지정한 기준에 따라 달리 지는데 특정 차원에 [Sub-Categoey]를 기준으로 하였으므로 Index는 [Sub-Category]에 총 개수인 17로 인식됩니다.

*[기준] 값을 4로 설정 시 4*5 개로 라인매트릭스가 형성 됩니다.

*Index가 17이므로 (17-1) % 4 가 되므로 [열번호] 에 리스트는 0, 1, 2, 3 인 4개가 됩니다.

*Index가 17이므로 (17-1) / 4 의 정수 값이므로 [행번호] 에 리스트는 0, 1, 2, 3, 4인 5개가 됩니다.

오늘은 Tableau 차트 중 '라인매트릭스'에 대해 알아보았습니다.

기본적으로 제공하지 않는 차트라 만드시는데 어려우실수도 있는데요~

특히 index라는 개념은 라인매트릭스 외에도 다방면으로 사용하는 함수라 알아두시면 작업하는데 있어 큰 도움이 되시리라 생각됩니다.

그 외에도 다양한 함수 사용법은 아래 왼쪽처럼 검색이 가능하니 직접 찾아보고 실습해보시면 좋을 거 같습니다~

그럼 다음시간에 만나요~

"태블로를 이용한 쉽고 빠른 데이터 시각화는 디포커스의 전문가(https://www.dataqrator.com)가 도와드립니다."





태블로를 이용한 쉽고 빠른 데이터 시각화는 디포커스의 전문가(http://www.dataqrator.com)가 도와드립니다.



안녕하세요~! 디포커스 태블로 둥이입니다.

지난 시간에 이어서 맵으로 대시보드에 가치를 추가하는 마저 설명 드리겠습니다.



6. 디자인과 데이터에서 색상이 중요합니다.

맵을 대시보드에 완벽하게 맞춤화하려면 색상 선택 도구를 사용하십시오. 맵의 마크에 대한 색상 조정뿐만 아니라 기본 맵의 배경(그리고 텍스트 상자 또는 대시보드 상의 다른 워크시트) 배색에도 사용할 수 있습니다.

양피지 같이 보이는 배경을 사용한 Joshua Milligan의 대시보드, '미국의 역사'에서 좋은 예시를 볼 수 있습니다.

네바다 주 라스베이거스 지역에서 발행된 상업 및 주거 건축 허가의 수를 비교하는 예를 살펴 보겠습니다. 두 맵에 모두 기본값 색상 인코딩을 사용한다면, 상업 건축 허가가 훨씬 더 적으므로 녹색 음영이 각각 의미하는 바가 완전히 달라집니다.

보는 사람이 두 범례에 특별히 주의를 기울이지 않으면, 실제로는 가장 색상이 진한 지역에 주거 허가가 1000개 이상 많은데도 불구하고, 원 안의 두 지역에 발행된 허가의 수가 같다고 짐작할 수도 있습니다. 색상 인코딩에 같은 범위의 값을 사용하는 두 맵이 있는 대시보드와 비교해보면, 패턴이 아주 다른 것을 볼 수 있습니다.



7. 데이터 스토리에 가장 적합한 방법으로 지리 사용하기

Josh TapleyJake Riley의 대시보드는 미국 내 사망 원인을 보여줍니다. 이들은 알래스카와 하와이를 새로운 위치에 배치해 미국 전체 뷰가 더 작은 이미지 안에 들어갈 수 있도록 했습니다.

Tableau'삽입' 맵 기능으로 사용자가 미국 본토, 알래스카, 하와이 각각에 대해 따로 워크시트를 사용하지 않고 단일 워크시트에서 작업할 수 있습니다. 직접 시도해 보려면 Tableau의 대체 투영에 관한 커뮤니티 토론을 살펴보세요. 더 많은 영감을 원하시면, 육각형 그리드를 사용한 미국의 에너지원, 또는 정사각형 그리드를 사용한 미국의 범죄에 대한 대시보드를 살표보세요.



8. 모양에 창의력 발휘하기

Anthony Gould'알래스카로의 경주'는 맵을 사용자 지정 모양으로 표현한 훌륭한 사례입니다.



9. 때로는 통계 그래프를 활용하는 것도 좋습니다

전체 데이터 스토리를 이야기하는 데 있어 통계 그래프가 핵심일 수 있습니다. 맵은 그저 참고용일뿐, 상호 작용이 필요 없는 간단한 사안에는 워크시트 대신 그래프를 사용해 보십시오.

Becca Cabral 검은발족제비(BFF) 대시보드는 검은발족제비의 역사적 자취를 보여주는 맵 이미지를 활용합니다.



10. 이동 및 확대/축소 잠금 사용하기

보는 사람이 세부 장소로 확대하여 보는 것이 중요하지 않은 맵을 사용할 때는 이동 및 확대/축소 기능을 잠글 수도 있습니다. 이렇게 하면 사용자가 뜻하지 않게 표시 화면을 바꾸는 것을 방지할 수 있는데, 특히 휴대기기나 작은 화면에서 데이터를 탐색하는 사용자에게 유용합니다. 맵 확장은 손쉽게 잠글 수 있습니다. > 맵 옵션을 선택하고 '이동 및 확대/축소 허용' 옵션을 선택 해제하면 됩니다.



이상 10가지 방법을 모두 알아보았습니다.

다음 시간에는 새로운 컨텐츠를 소개하여 드리겠습니다 ^^ 감사합니다~!
